Light 组件

Light 组件表示集合中的一个光源。Defold 目前支持四种光源资源类型：

• 环境光（.ambient_light）
• 方向光（.directional_light）
• 点光源（.point_light）
• 聚光灯（.spot_light）

与其他组件资源一样，光源资源也会添加到游戏对象中。你可以直接在游戏对象下创建 Light 组件，也可以先在 Assets 浏览器中创建光源资源，再在 Outline 视图中将其作为组件添加到游戏对象。

Defold 不会自动为每种材质应用光照。引擎会收集光源，并通过内置光源缓冲区将其提供给着色器。如何使用光源数据由材质着色器决定。

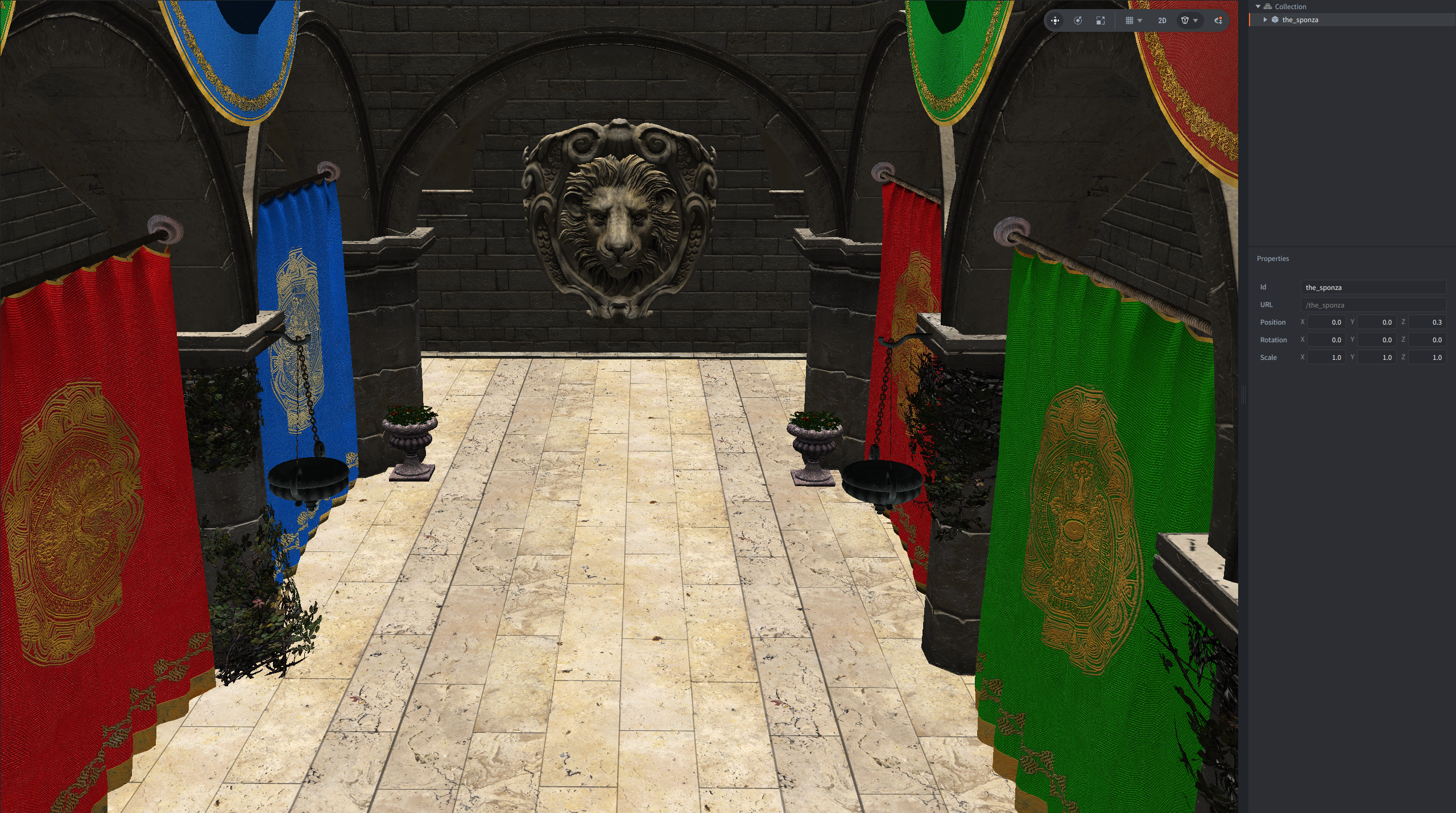

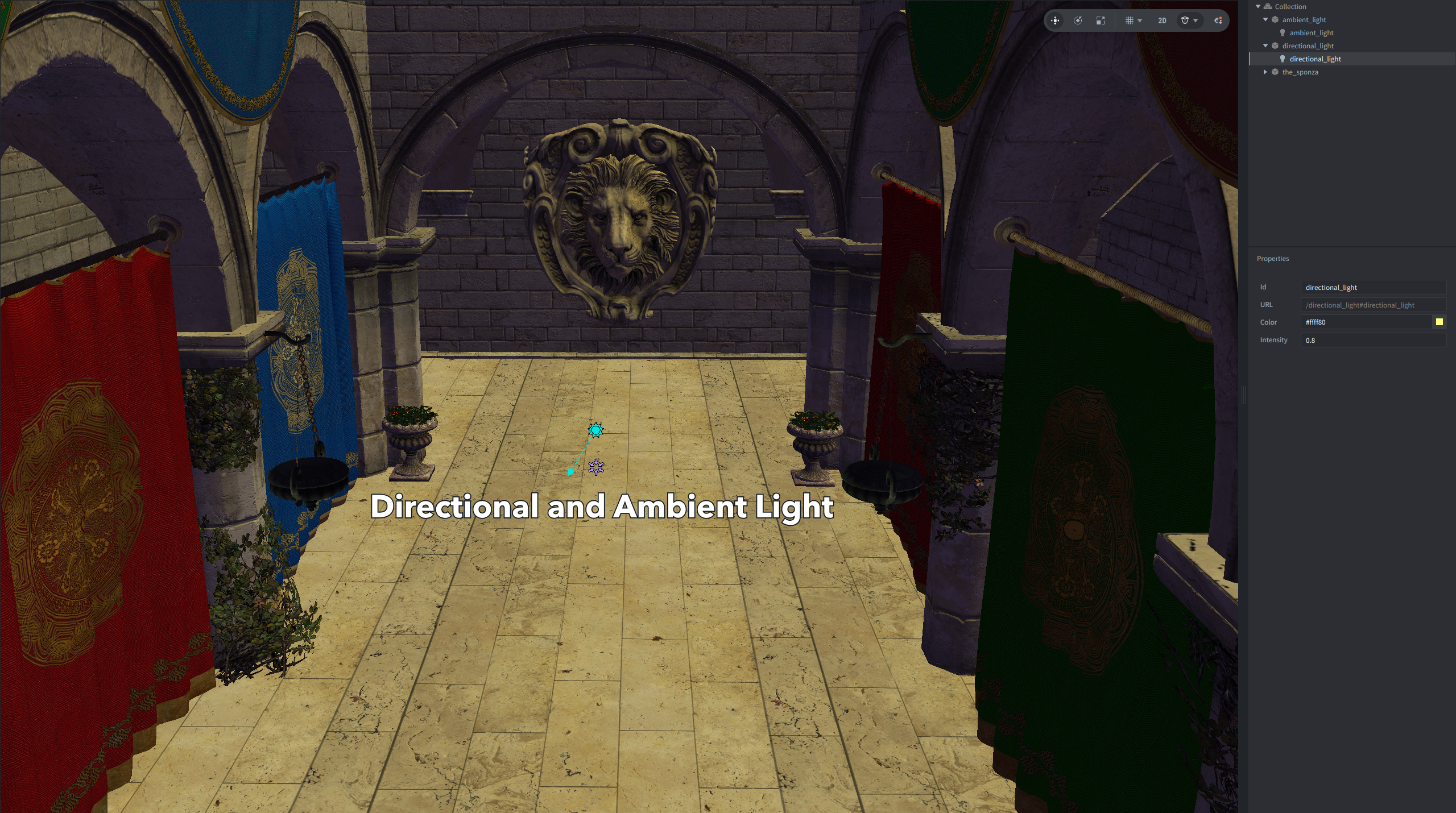

下面的示例使用同一个场景来展示不同光源类型对最终结果的影响：

光源属性

所有光源颜色都是 RGB 值。光源资源不使用 alpha 通道。

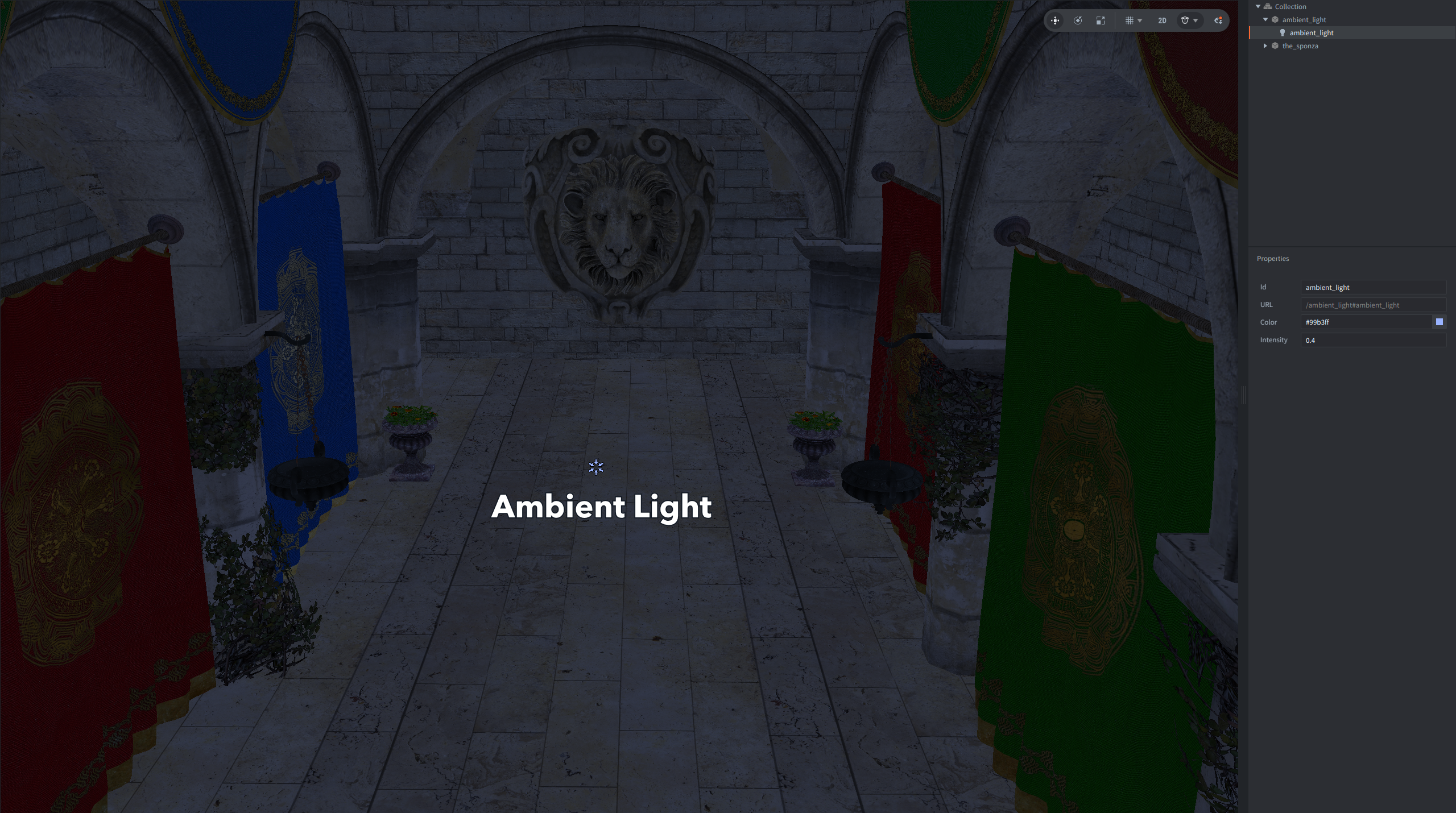

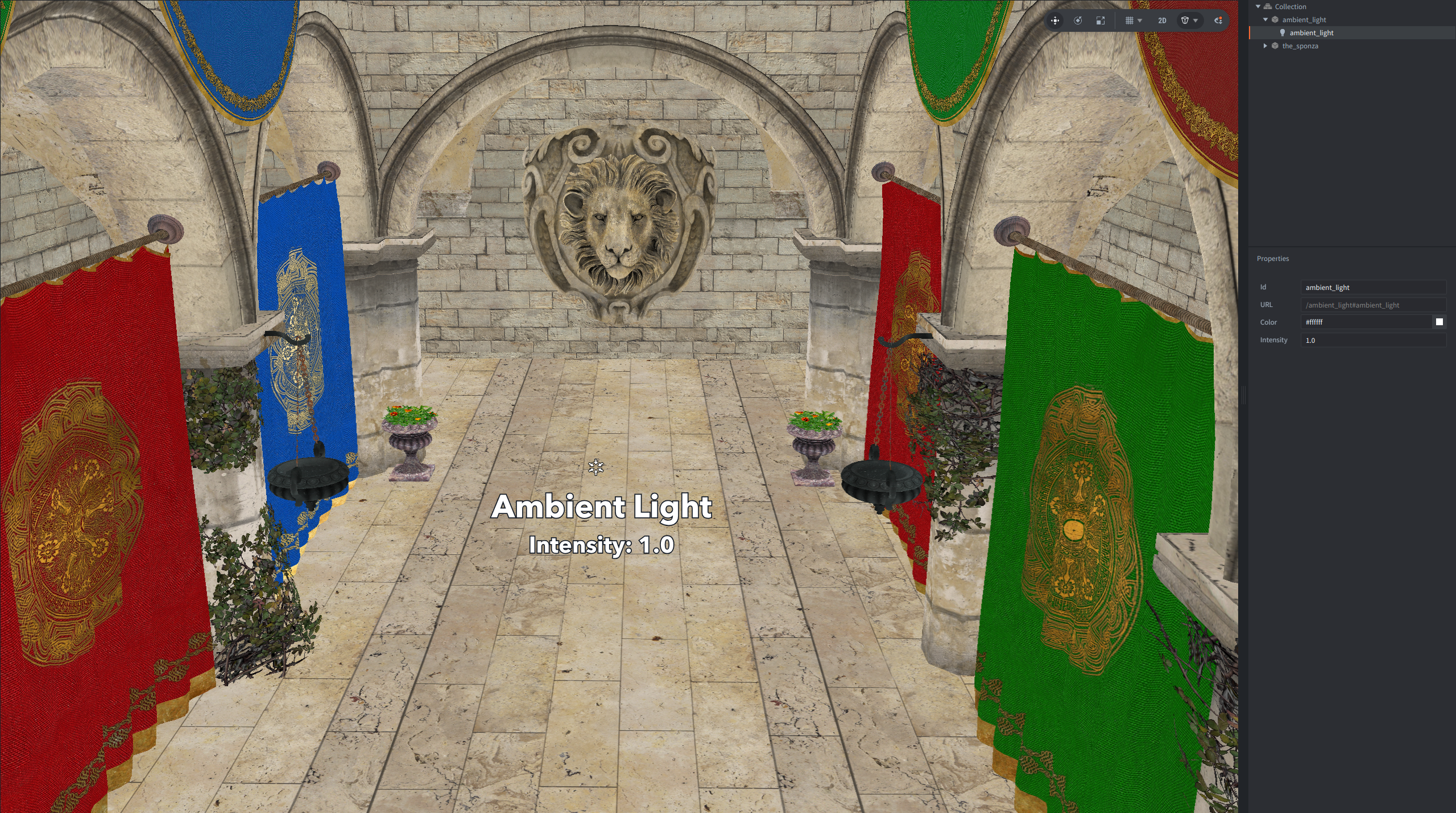

环境光

环境光为场景添加恒定的光照。它不受游戏对象的位置、旋转或缩放影响。例如，可以用它提供整体的背景照明，或让对象看起来不受光照影响。

在编辑器中，环境光组件显示为箭头指向中心的图标。图标颜色与其 color 属性相同。

属性：

color

环境光的 RGB 颜色。

intensity

乘以环境光颜色的强度系数。

环境光会在着色器光源缓冲区中累加为单个环境光颜色 light_info.xyz，不会占用 lights[] 数组中的条目。场景中的多个环境光组件只会生成一个输出颜色，即所有环境光混合后的结果。

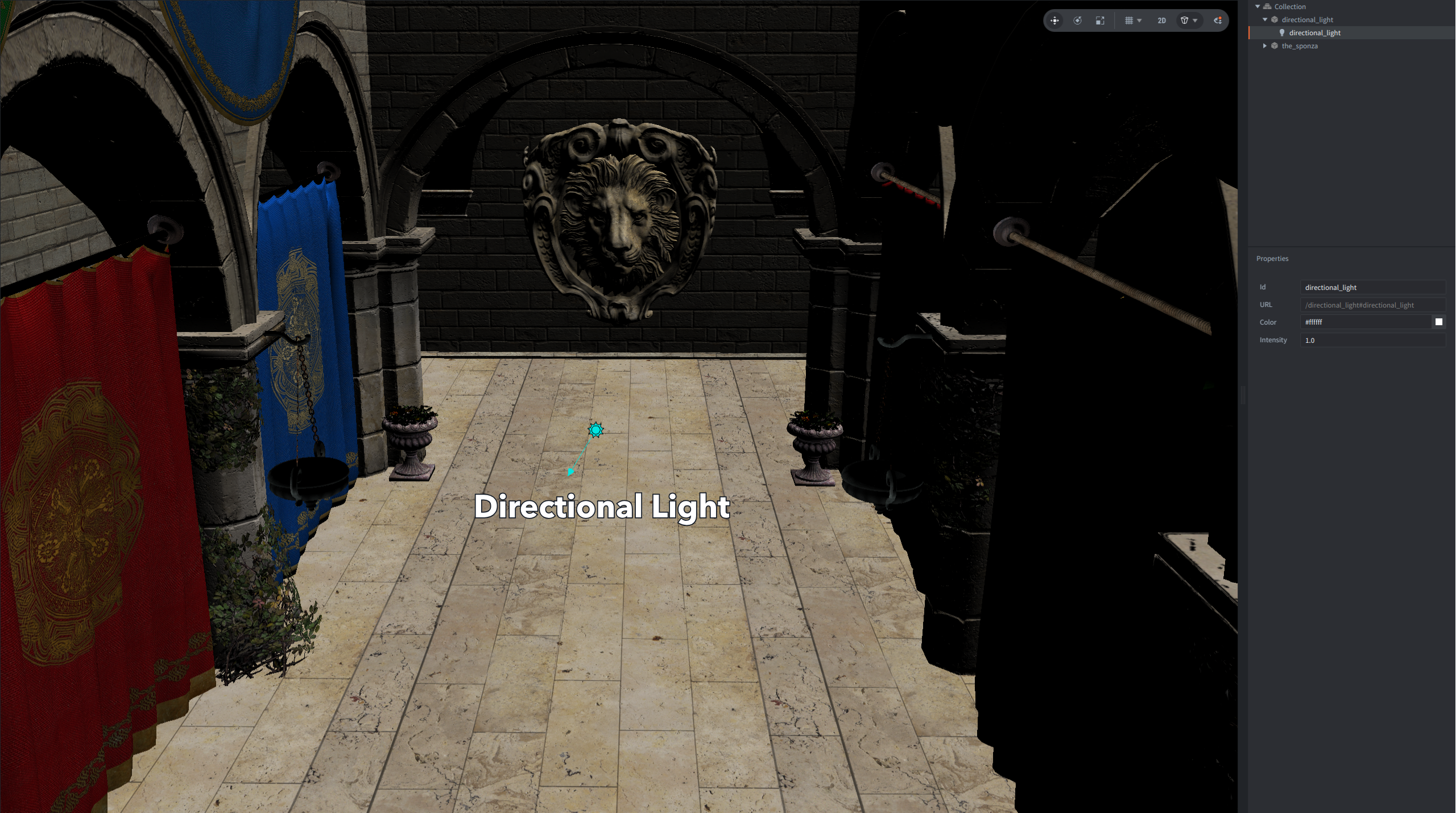

方向光

方向光表示来自某个方向的光线，例如阳光。它不使用游戏对象的位置或缩放；光照方向通过将游戏对象的世界旋转应用于局部前向 (0, 0, -1) 得出。

在编辑器中，方向光组件显示为带颜色的太阳图标，并带有指示其方向的 3D 箭头。

属性：

color

方向光的 RGB 颜色。

intensity

乘以方向光颜色的强度系数。

方向光通常与环境光结合使用，以免背向方向光的表面变得完全漆黑。

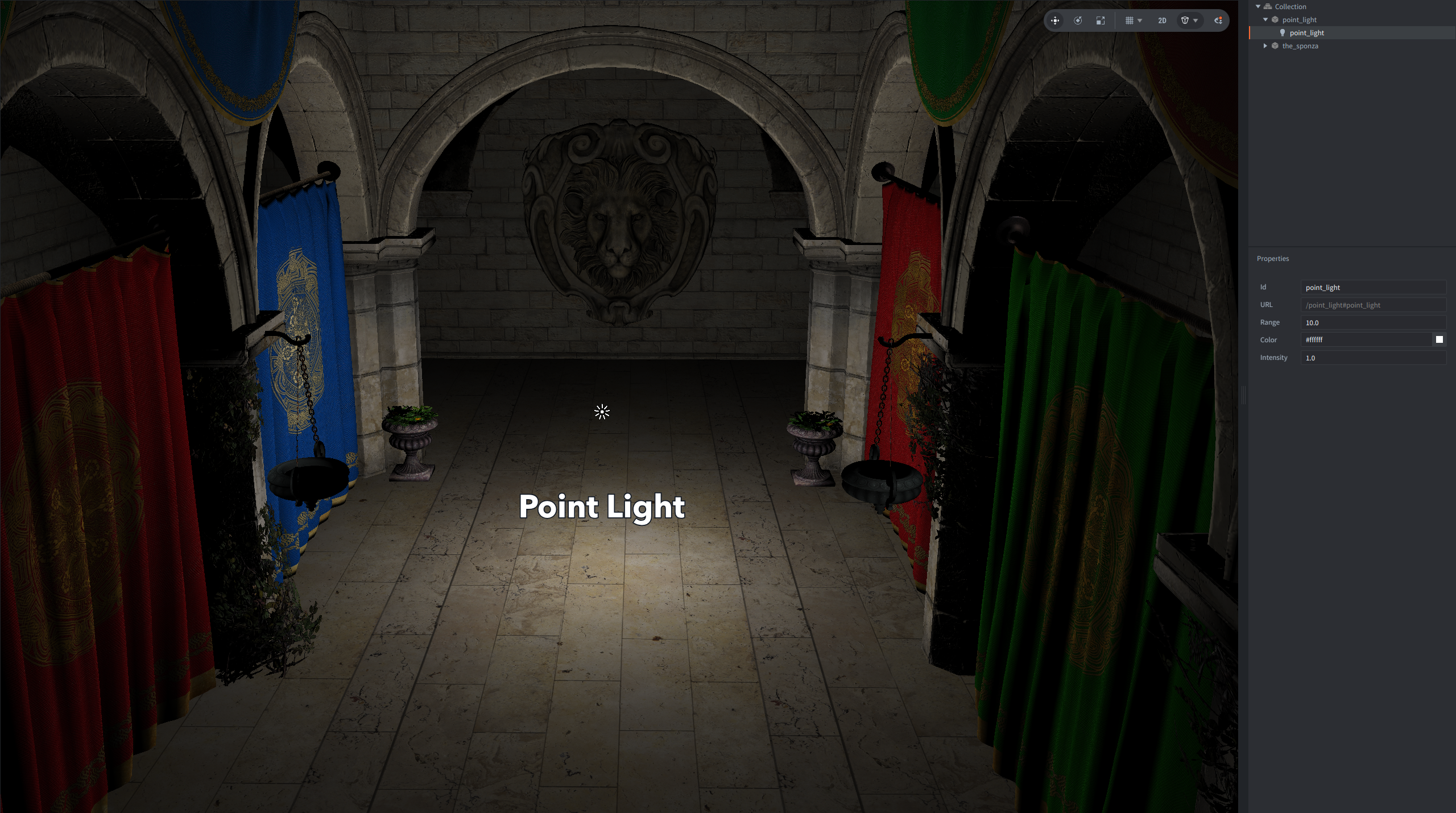

点光源

点光源从游戏对象的世界位置向外发光。点光源的位置取自游戏对象的世界位置。

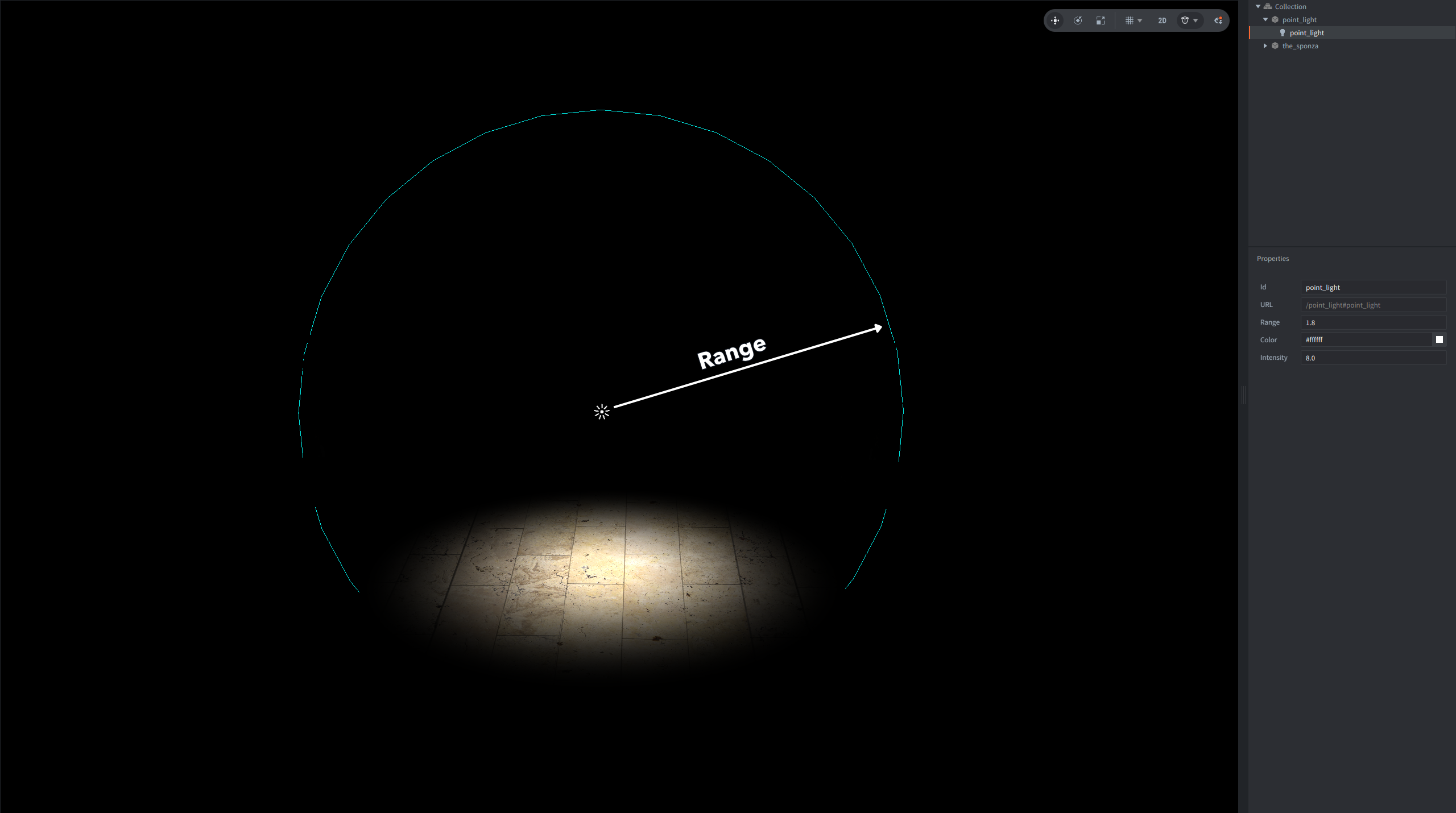

在编辑器中，点光源组件显示为一个向四周发出射线的点，图标颜色表示其 color 属性，圆圈表示其 range。

属性：

color

点光源的 RGB 颜色。

intensity

乘以点光源颜色的强度系数。

range

以世界单位表示的光照半径。

有效范围会乘以游戏对象世界缩放各轴绝对值中的最小值。

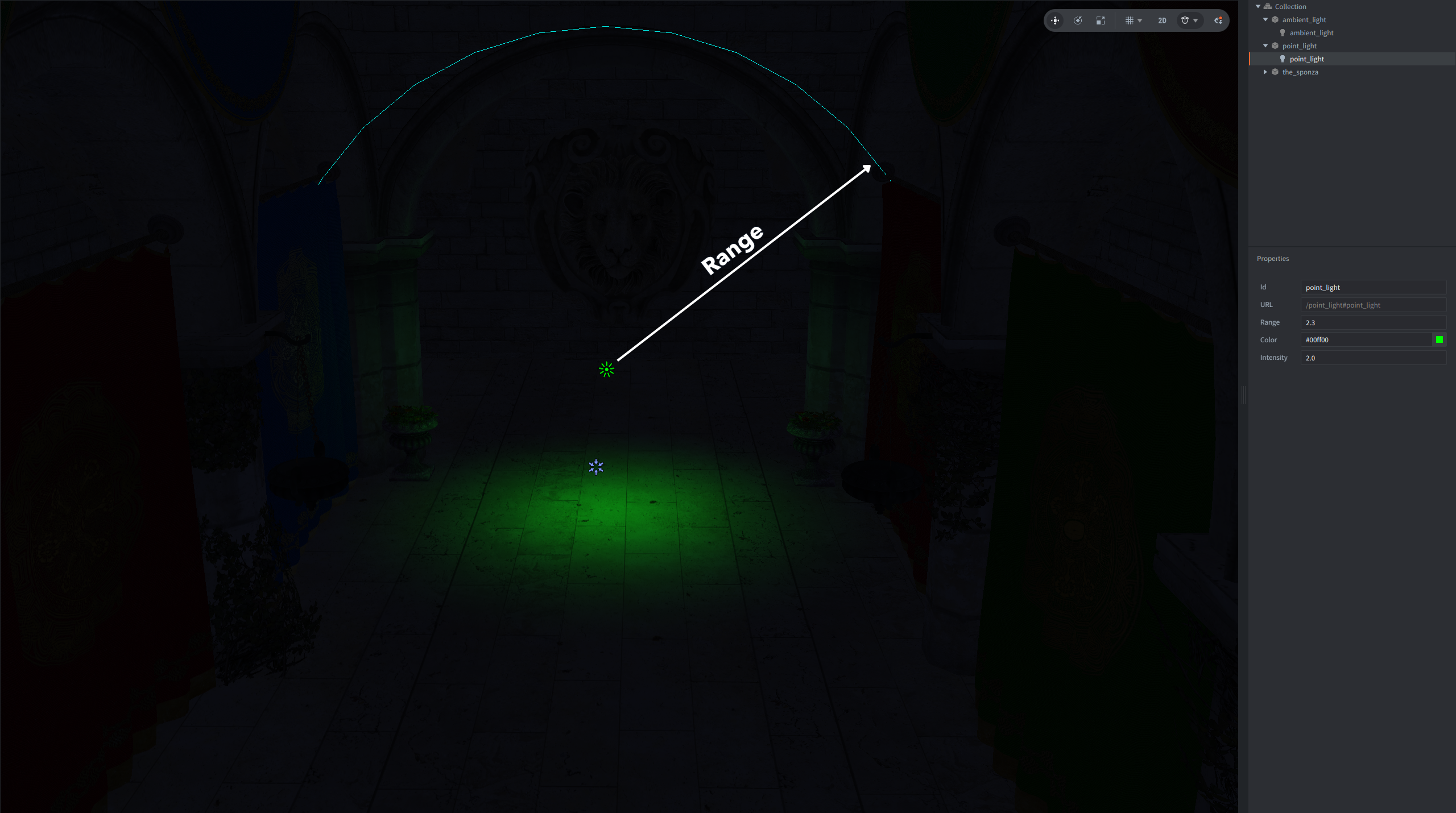

改变光源颜色会为点光源的光照贡献着色，而范围则控制光线能够传播到离光源多远的位置。

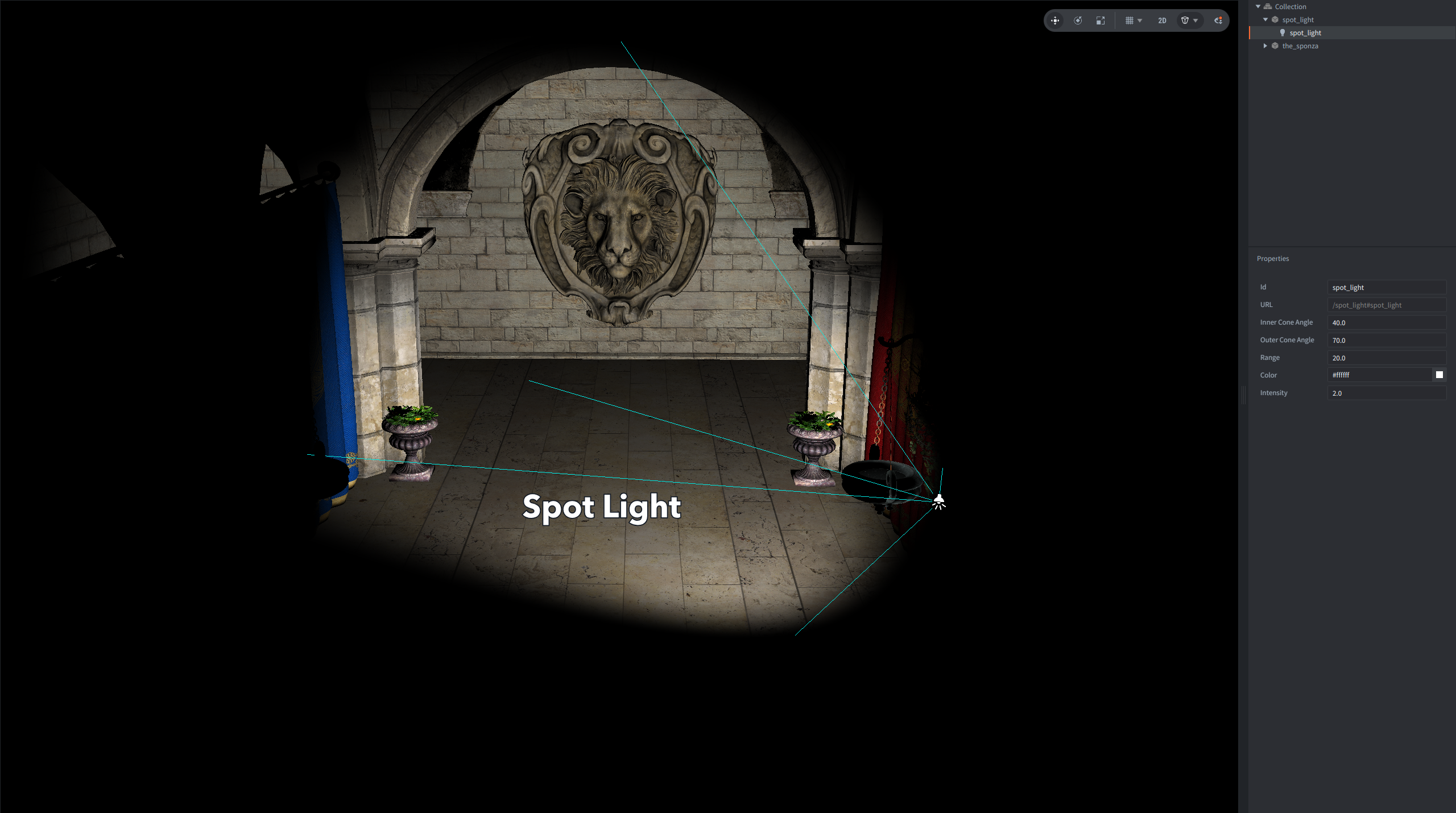

聚光灯

聚光灯从游戏对象的世界位置以锥形发光。其方向通过将游戏对象的世界旋转应用于 (0, 0, -1) 得出。

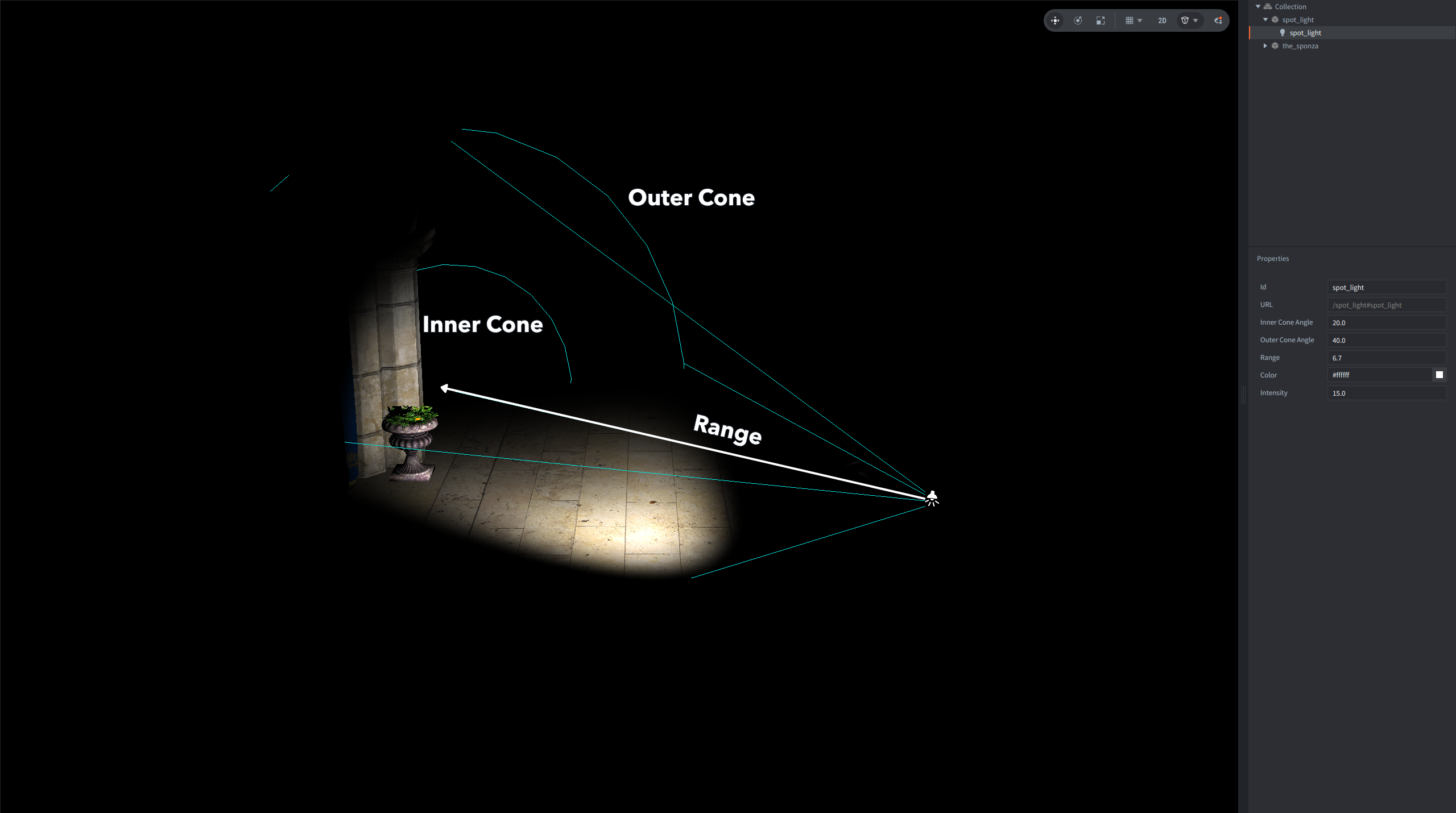

在编辑器中，聚光灯组件显示为带颜色的灯具图标，并带有显示外锥和内锥的辅助线。

属性：

color

聚光灯的 RGB 颜色。

intensity

乘以聚光灯颜色的强度系数。

range

以世界单位表示的光照半径。

inner_cone_angle

编辑器中以度为单位的内锥角。此锥体内的像素会获得完整的聚光灯光照贡献。

outer_cone_angle

编辑器中以度为单位的外锥角。光照会在内锥和外锥之间逐渐衰减。

有效范围会乘以游戏对象世界缩放各轴绝对值中的最小值。锥角在编辑器中以度为单位进行编辑，并在编译后的光源资源中转换为弧度。

验证

构建管线会验证并规范化光源资源数据：

• color 必须恰好包含三个数字。
• intensity 会限制为不小于 0。
• 对于点光源和聚光灯，range 会限制为不小于 0。
• 聚光灯锥角会限制在 0..180 度之间。
• inner_cone_angle 会受到限制，确保它永远不会超过 outer_cone_angle。

项目限制

Light 组件的最大数量由 light.max_count 项目设置控制。默认值为 64。

环境光不会占用着色器 lights[] 数组中的条目，但它仍是 Light 组件，因此会计入 light.max_count。方向光、点光源和聚光灯在处于活动状态时会占用 lights[] 中的条目。

如果 Light 组件的数量超过 light.max_count，引擎会报告组件缓冲区已满错误。

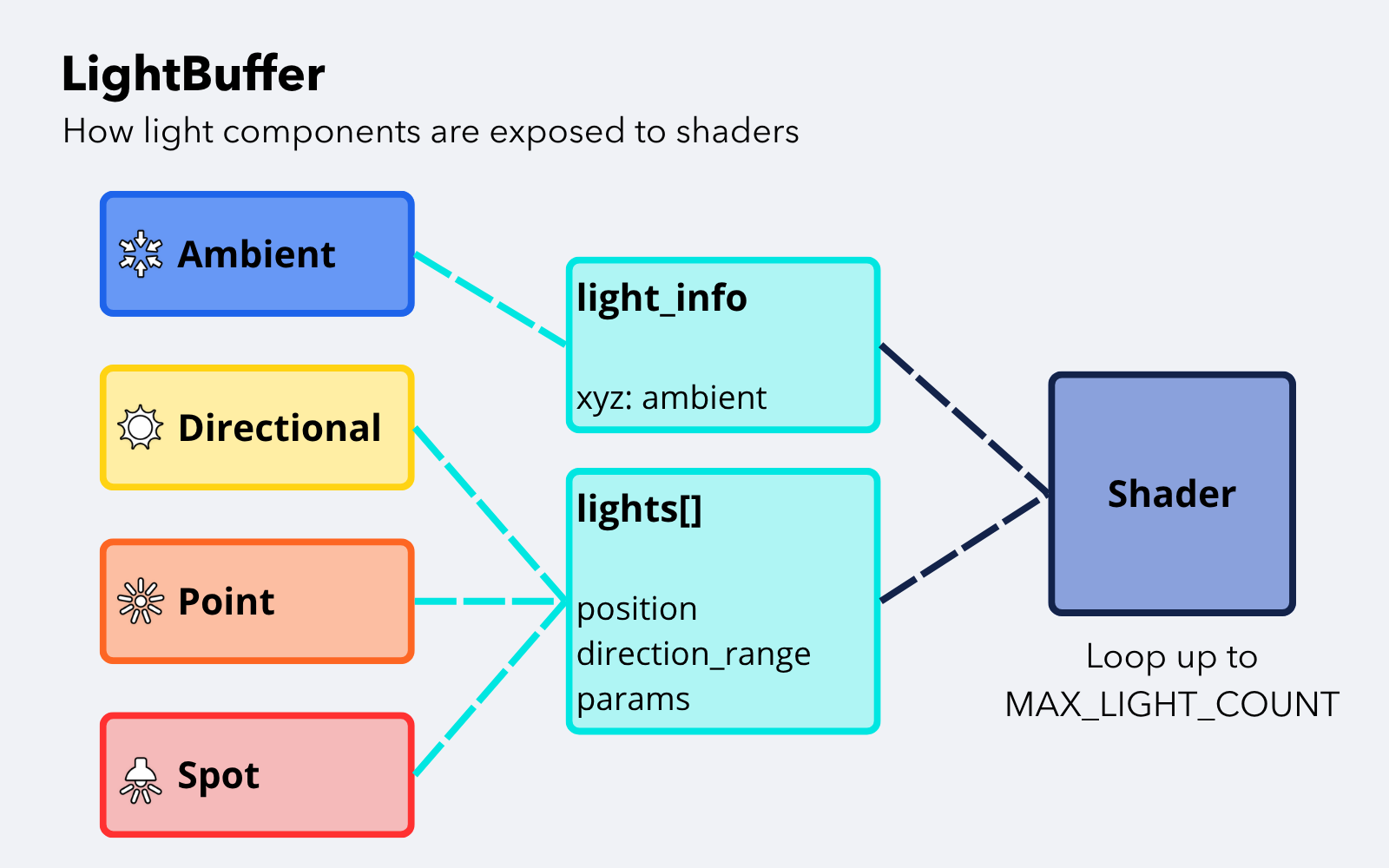

着色器中的光源缓冲区

着色器可以通过声明一个名为 LightBuffer、采用内置布局的 uniform 块来访问活动光源。引擎会检测这个块，并自动为使用它的材质和计算程序绑定光源数据。

#version 140

#define MAX_LIGHT_COUNT 32

struct Light
{
    vec4 position;        // xyz：世界位置，w：未使用
    vec4 color;           // rgb：颜色，a：未使用
    vec4 direction_range; // xyz：规范化的世界方向，w：范围
    vec4 params;          // x：类型，y：强度，z：内锥角，w：外锥角
};

uniform LightBuffer
{
    // xyz：累积的环境光颜色，w：活动的非环境光数量
    vec4 light_info;
    Light lights[MAX_LIGHT_COUNT];
};

光源类型存储在 lights[i].params.x 中：

着色器可以声明较小的 lights[] 数组（小于 light.max_count），但不能声明更大的数组。光源循环始终要受声明的数组大小限制：

vec3 apply_lights(vec3 normal)
{
    vec3 result = light_info.xyz;
    int active_light_count = int(light_info.w);

    for (int i = 0; i < MAX_LIGHT_COUNT; ++i)
    {
        if (i >= active_light_count)
        {
            break;
        }

        int type = int(lights[i].params.x);
        vec3 light_color = lights[i].color.rgb * lights[i].params.y;

        if (type == 0) // 方向光
        {
            vec3 light_dir = normalize(-lights[i].direction_range.xyz);
            result += light_color * max(dot(normal, light_dir), 0.0);
        }
        else if (type == 1) // 点光源
        {
            result += light_color;
        }
        else if (type == 2) // 聚光灯
        {
            result += light_color;
        }
    }

    return result;
}

上面的示例展示了缓冲区的访问模式。实际的点光源或聚光灯着色器还应计算从着色点到 lights[i].position.xyz 的向量，使用 lights[i].direction_range.w 应用距离衰减；对于聚光灯，还要使用 lights[i].params.z 和 lights[i].params.w 作为以弧度表示的锥角。

内置光照辅助文件

Defold 在 /builtins/materials/lighting.glsl 提供了一个着色器辅助文件。定义 MAX_LIGHT_COUNT，提供辅助文件所需的 varying 变量，然后在片段着色器中包含它：

#version 140

#define MAX_LIGHT_COUNT 32

in vec3 var_normal;
in vec4 var_position;
in mat4 var_view;

out vec4 color_out;

#include "/builtins/materials/lighting.glsl"

void main()
{
    vec3 normal = normalize(var_normal);
    vec3 ambient = ambient_light();
    vec3 diffuse = diffuse_lambert(normal, var_position.xyz);
    color_out = vec4(ambient + diffuse, 1.0);
}

该辅助文件定义了 LIGHT_DIRECTIONAL、LIGHT_POINT 和 LIGHT_SPOT 常量，提供 ambient_light()，并为缓冲区中的光源提供 Lambert 漫反射函数。
